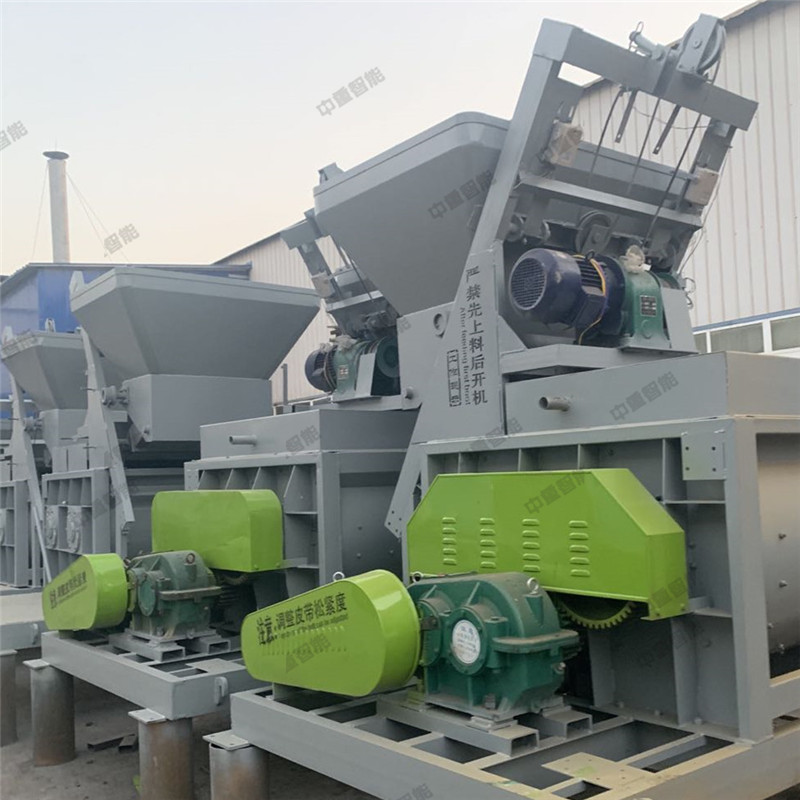

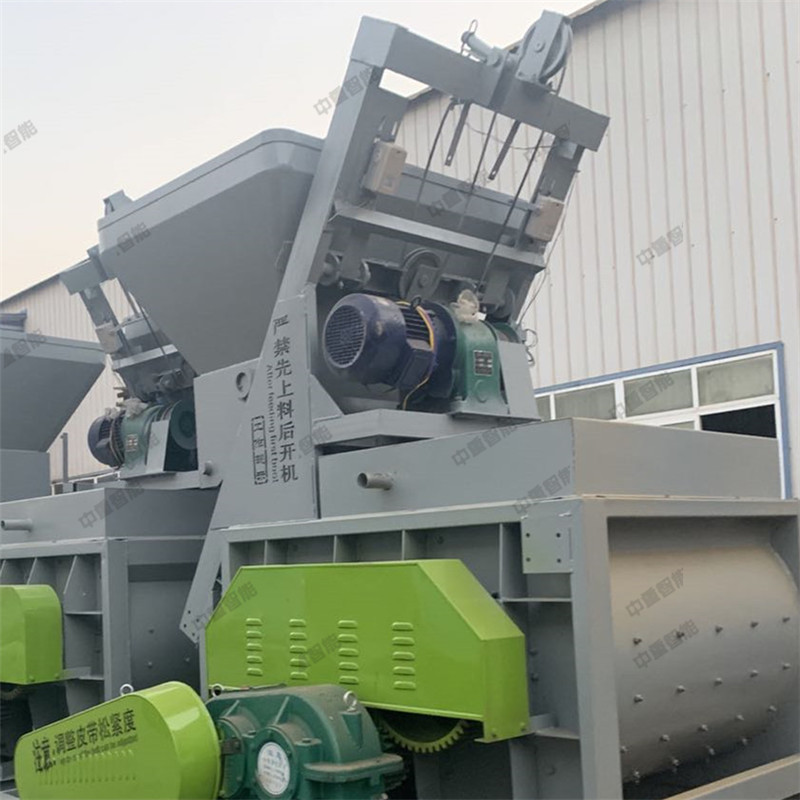

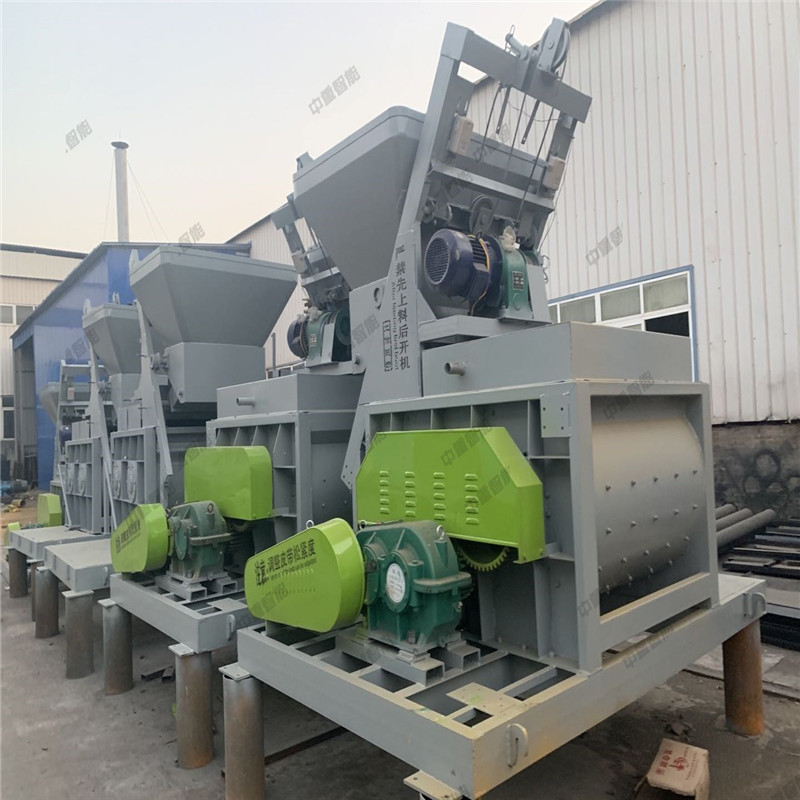

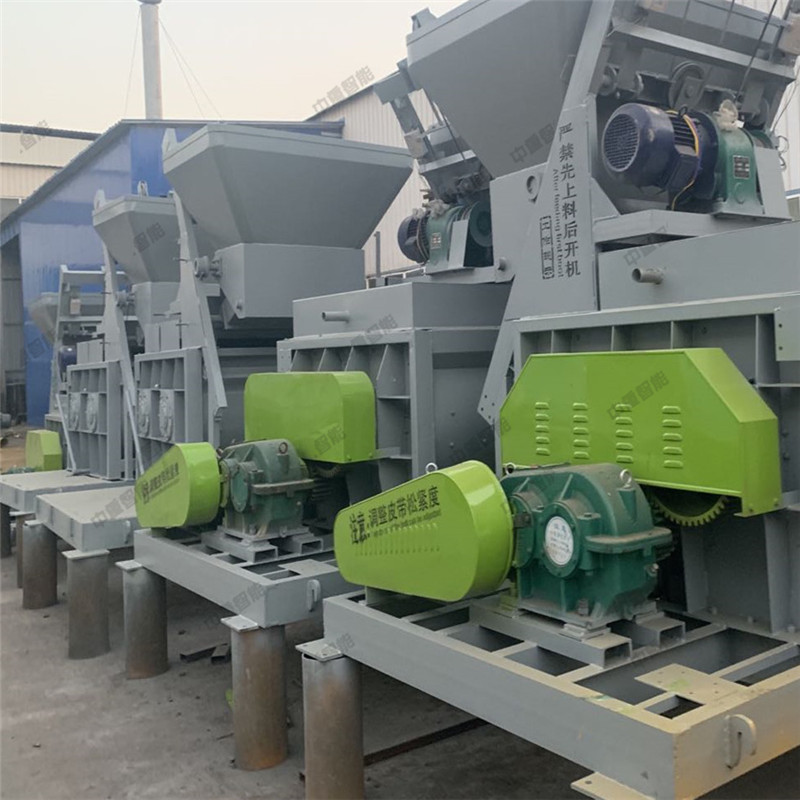

JS系列礦用強制攪拌機

一、用途和特點

本機屬于雙臥軸強制攪拌固定式混凝土攪拌機，可攪拌塑性和半干硬性混凝，攪拌 非常均勻，生產率高，質量好，成本低，整機結構緊湊、外型美觀。適用于礦山井下及一 般建筑工地、道路、橋梁工程和中小型混凝土構件廠。

二.結構簡介

攪拌機主要組成結構包括：攪拌裝置，攪拌傳動系統，上料、卸料系統等。

1、攪拌機構：

攪拌機構由攪拌筒、攪拌軸、攪拌臂、攪拌葉片和側葉片等組成。攪拌筒內裝有兩

根水平配置的攪拌軸，每根軸上均裝有攪拌葉片。在靠近攪拌筒兩端的攪拌臂上分別裝有 側葉片，可刮掉端面上的混凝土，并改變混凝土的流向。

2、攪拌傳動系統

傳動系統由電動機、皮帶輪、減速箱等組成。電動機通過皮帶輪帶動二級齒輪減速 箱，減速箱兩軸通過由兩個開式小齒輪和兩個開式大齒輪組成的兩對開式齒輪副分別帶動 兩根水平布置的攪拌軸反向等速回轉

3、上料、卸料系統

上料系統由卷?yè)P(yáng)機構、上料架、料斗、進料料斗、滑輪等組成。上料架的斜置

角度為 60°，上料導軌（下料導軌）為槽鋼，滾輪的上滾輪置于槽鋼內側，下滾輪 置于槽鋼外側，保證料斗上下安全平穩。電機通過減速箱帶動卷筒轉動，鋼絲繩通 過滑輪牽引料斗沿著上料架軌道向上爬升，當爬升到一定高度時，料斗底部斗門上 的一對滾輪進入上料架水平通道，斗門自動打開，物料經過進料斗投入桶內卸料系統為手動卸料。由卸料門、操作柄等機構組成。卸料門安裝在攪拌罐底部， 通過操作柄可以使其繞水平軸迥轉以達到啟閉目的，通過調整出料。兩側的密封條的位 置來保證卸料門的密封。

三、操作與使用

1、每次使用前的檢查：

1）檢查機器是否平穩，是否支承牢固。

2）機器空運轉正常

操作注意事項：

1） 每次加入攪拌物料時，不得超過規定數值，并必須待攪拌筒內出料完畢后，料 斗方能提升上料。

2） 實斗不得隨意下放。

3） 在上料過程中，要及時加水，以減少攪拌時間和灰塵的飛揚。

4） 料斗提升時，嚴禁任何人在斗下停留?？樟隙废路艜r(shí)應緩慢，以增加機件的使 用壽命。

5） 嚴禁非操作人員操作。
