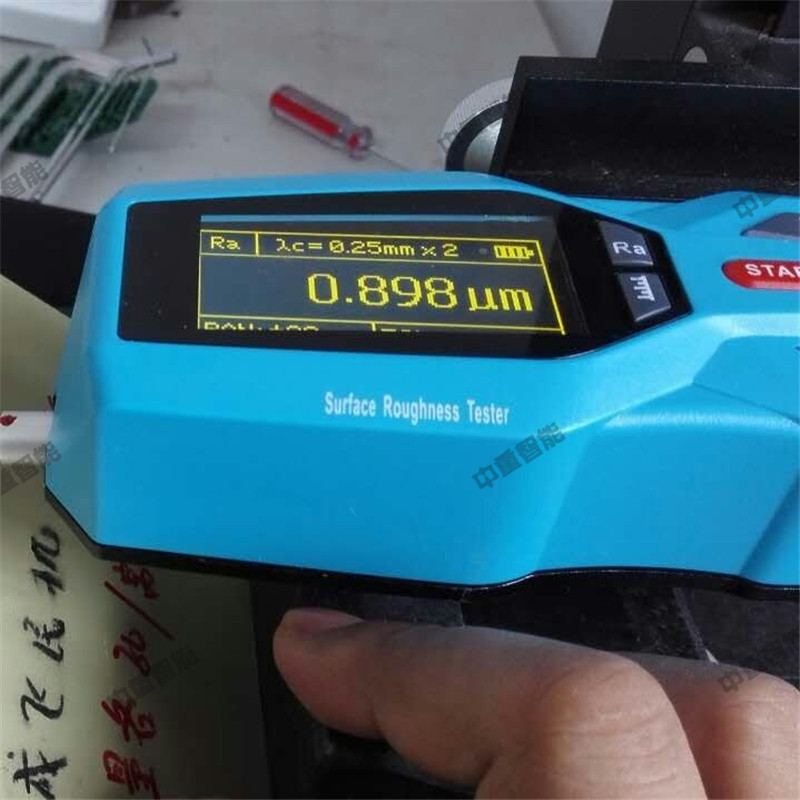

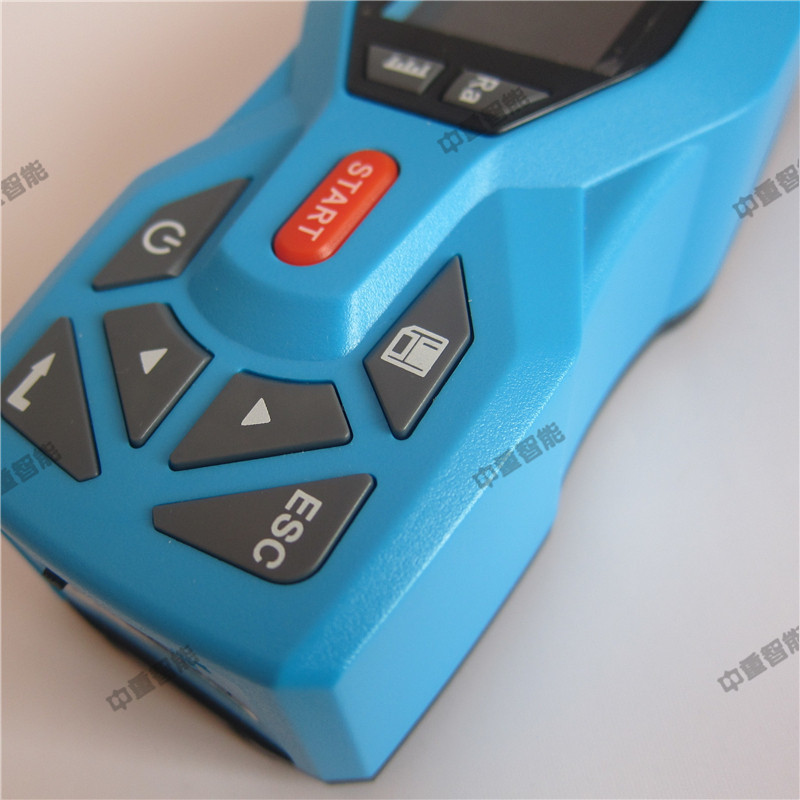

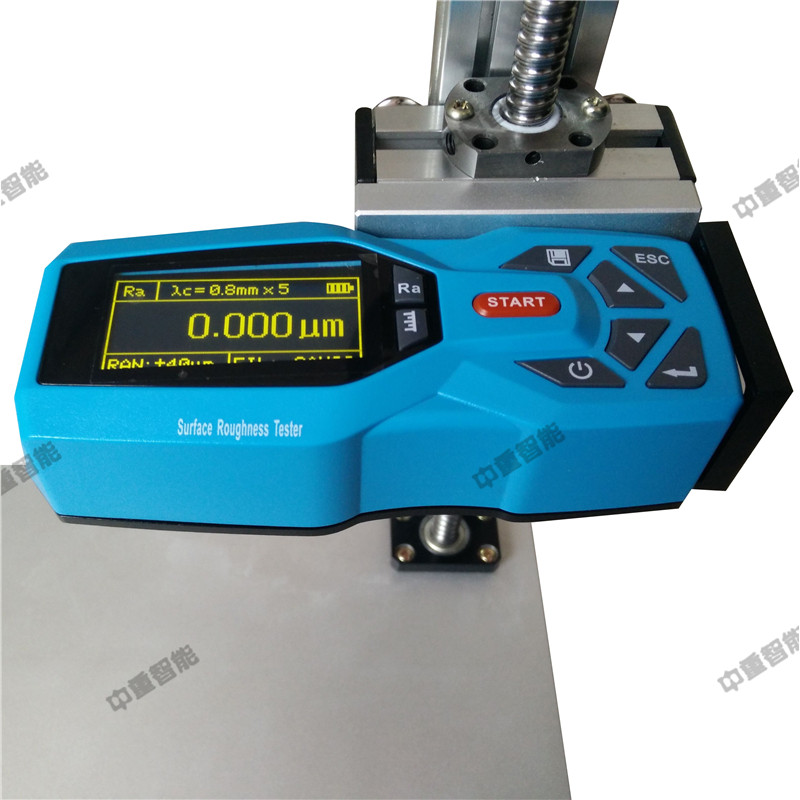

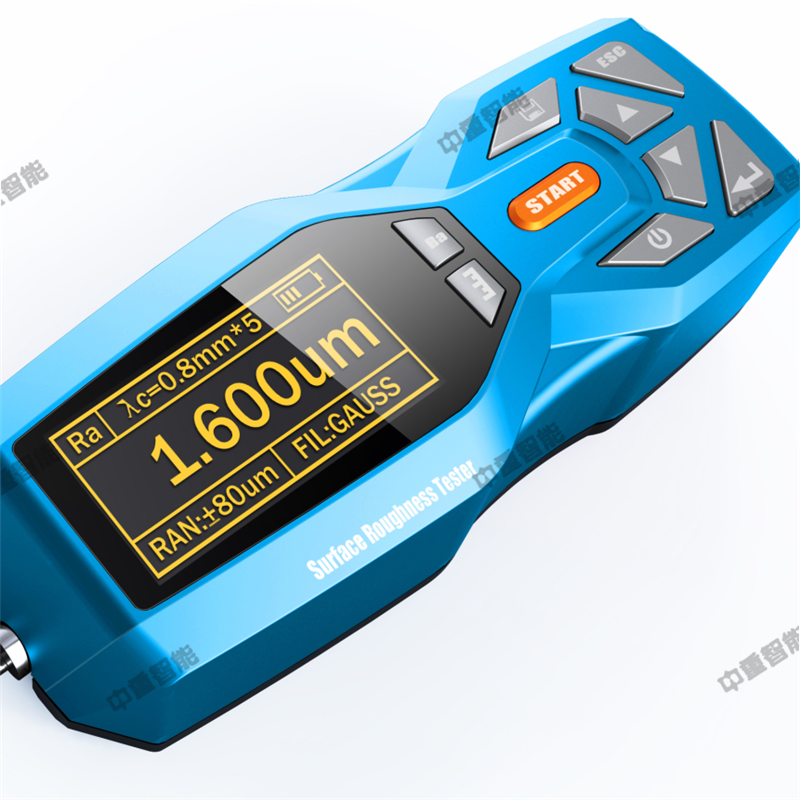

NDT150高精度粗糙度儀

概述精密粗糙度測試儀NDT150是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。主要特點·機電一體化設計，體積小，重量輕，

免費獲取報價

24小時銷售咨詢熱線
18654787922

產品詳情


概述

精密粗糙度測試儀NDT150是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。

主要特點

·機電一體化設計，體積小，重量輕，使用方便；

·采用DSP芯片進行控制和數據處理，速度快，功耗低；

·兼容ISO、DIN、ANSI、JIS多個國家標準；

·連續工作時間大于20小時

·超大容量數據存儲，可存儲100組原始數據及波形。·實時時鐘設置及顯示，方便數據記錄及存儲。

·具有自動休眠、自動關機等節電功能

·可靠防電機走死電路及軟件設計

·顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；

·中/英文語言選擇；

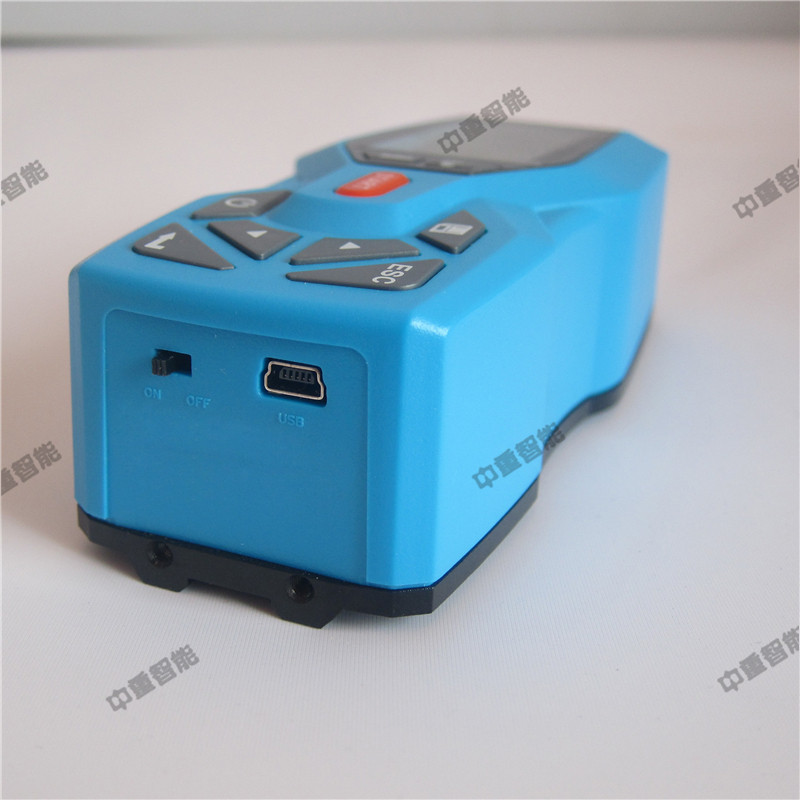

·可連接電腦和打印機；

·打印全部參數或打印用戶設定的任意參數。(顯示打印全部參數值、支撐率曲線、波形）

·可選配藍牙功能。

·可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅鳌y量平臺、傳感器護套、接長桿等附件。

技術參數

名稱		內容
測量范圍	Z軸（垂直）	160μm
	X軸（水平）	17.5mm
分辨率	Z軸（垂直）	0．01μm/±20μm
		0．02μm/±40μm
		0．04μm/±80μm
測量項目	參數	Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
	標準	ISO,ANSI,DIN,JIS
	圖形	支承率曲線，粗糙度輪廓，直接輪廓
濾波器		RC,PC-RC,Gauss,D-P
取樣長度		0.25,0.8,2.5mm
評定長度		Ln= lr×n n=1~5
傳感器	測量原理	位移式差動電感
	觸針	天然金剛石，90錐角，5μm\2μm針尖半徑
	測力	<4mN
	導頭	硬質合金，滑行方向半徑40mm
	滑行速度	lr=0.25, Vt=0.135mm/s
		lr=0.8, Vt=0. 5mm/s
		lr=2. 5, Vt=1mm/s
		返回 Vt=1mm/s
示值誤差		不大于±10%
示值變動性		不大于6%
電源		內置鋰離子充電電池，用DC5V,800mA充電器充電
外形尺寸		158x63.5x46mm
重量		約300g
工作環境		溫度：- 20℃ ~ 40℃ 濕度：< 90% RH
儲存運輸環境		溫度：- 40℃ ~ 60℃ 濕度：< 90% RH
